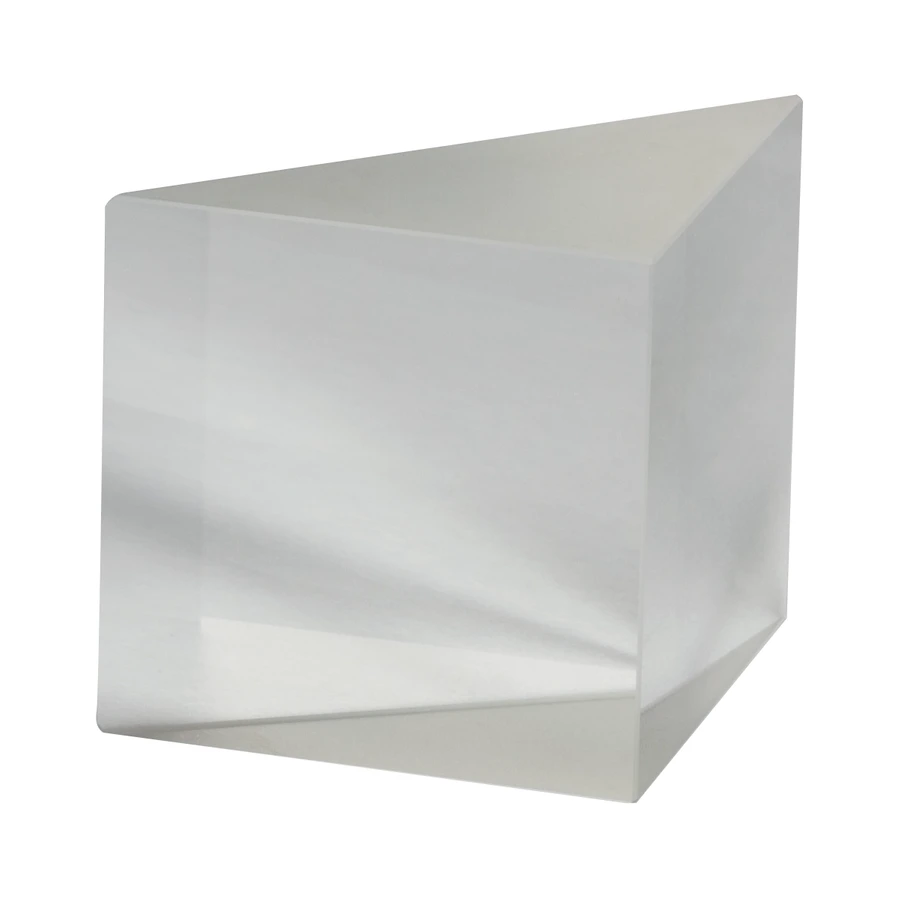

Прямоугольные призмы

 Высокоточные прямоугольные призмы Thorlabs отклоняют луч на 90° или 180° в зависимости от входной грани и выпускаются из N-BK7, UV fused silica, CaF₂ или ZnSe в размерах 3–60 мм. Для призм N-BK7 доступны версии без покрытия или с широкополосным AR (-A 350–700 нм, -B 650–1050 нм, -C 1050–1700 нм) на гипотенузе или на обеих ножках, а отклонение реализуется за счёт полного внутреннего отражения: 90° как отражатель и 180° как ретрорефлектор.

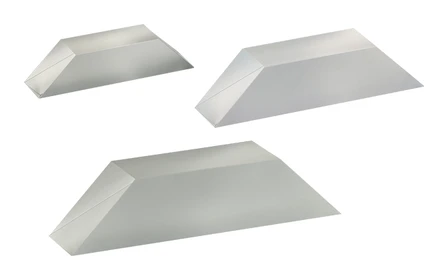

Призмы Дове без оправы

 Призма Дове поворачивает, инвертирует или ретроотражает изображение (зависит от угла поворота и входной грани); призмы Thorlabs из N-BK7 обеспечивают высокую передачу от видимого до ближнего ИК и доступны без покрытия с квадратным сечением 5–30 мм, а версия 15 мм — также с AR на двух наклонных гранях и в SM-резьбовых корпусах. По сути это “облегчённая” прямоугольная призма, её лучше использовать с коллимированным светом (иначе появляется астигматизм), она влияет на поляризацию, а при зажиме возможна стрессовая двулучепреломляемость.

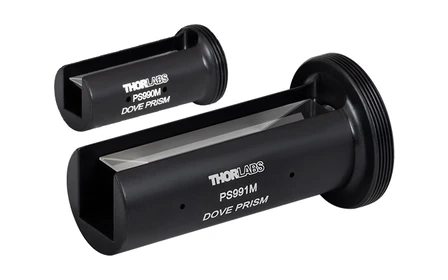

Призмы Дове в оправе

 Оправленные призмы Дове Thorlabs из N-BK7 поворачивают/инвертируют/ретроотражают изображение и выпускаются в корпусах с внешней резьбой SM05, SM1 или SM2; с поворотными держателями SM-серии можно непрерывно вращать изображение на 360°, а открытая длинная грань позволяет ретроотражение. Корпуса из анодированного алюминия имеют пазы под ключи-спаннеры для установки в тубусы Ø1/2″, Ø1″ или Ø2″ (с фиксирующим кольцом); призма имеет квадратное сечение, версия 15 мм доступна без покрытия или с двумя вариантами AR.

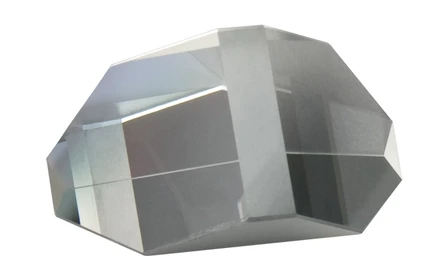

Призмы с крышевым отражением

 Призма с крышей Thorlabs из N-BK7 используется для отклонения изображения или лазерного пучка на 90° и при прохождении инвертирует его по горизонтали и вертикали. Отражение происходит за счёт полного внутреннего отражения на гипотенузе, при этом поляризация может поворачиваться.

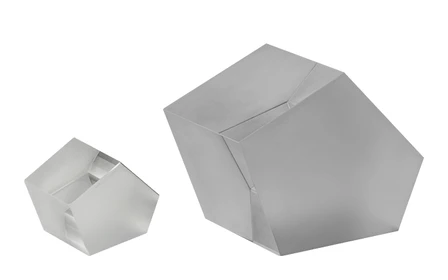

Пентапризмы без оправы

 Пентапризмы Thorlabs из N-BK7 имеют отражающее покрытие и выпускаются с четырьмя вариантами световой апертуры. Они отклоняют луч или изображение на 90° без инверсии и разворота, причём угол 90° почти не зависит от точной юстировки призмы относительно входного пучка.

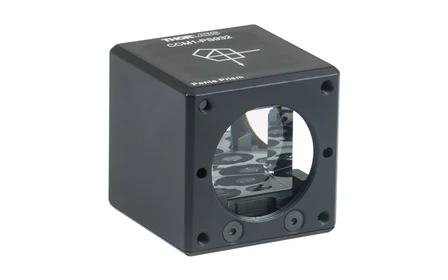

Пентапризмы в оправе

 Пентапризма отклоняет свет на 90° без инверсии/зеркального разворота изображения и без изменения поляризации, причём угол почти не зависит от ориентации призмы, поэтому она может заменять поворотные зеркала (ограничение — апертура корпуса >Ø12 мм). Оправленная пентапризма Thorlabs из N-BK7 имеет две алюминированные отражающие грани с защитным покрытием Inconel и чёрной краской и установлена в куб 30-мм cage-системы; призма вклеена и несъёмная, выход пучка 90° ± 20′.
